Busbar Sistemleri Genel Bilgi
Busbar kanal sistemi; 1930'lu yıllarda, temel olarak yüksek katlı binaların ve fabrikalarda değişen üretim teknolojilerinin bir ihtiyacı olarak, Amerika'da ortaya çıkmıştır.
1950'li yıllarda Japonya’da ve Avrupa’da kullanılmaya başlanmıştır. Türkiye’de ise Busbar kanal sistemi imalatı; 1970'li yıllarda EAE Elektrik A.Ş. ile başlamıştır.
Ürünler

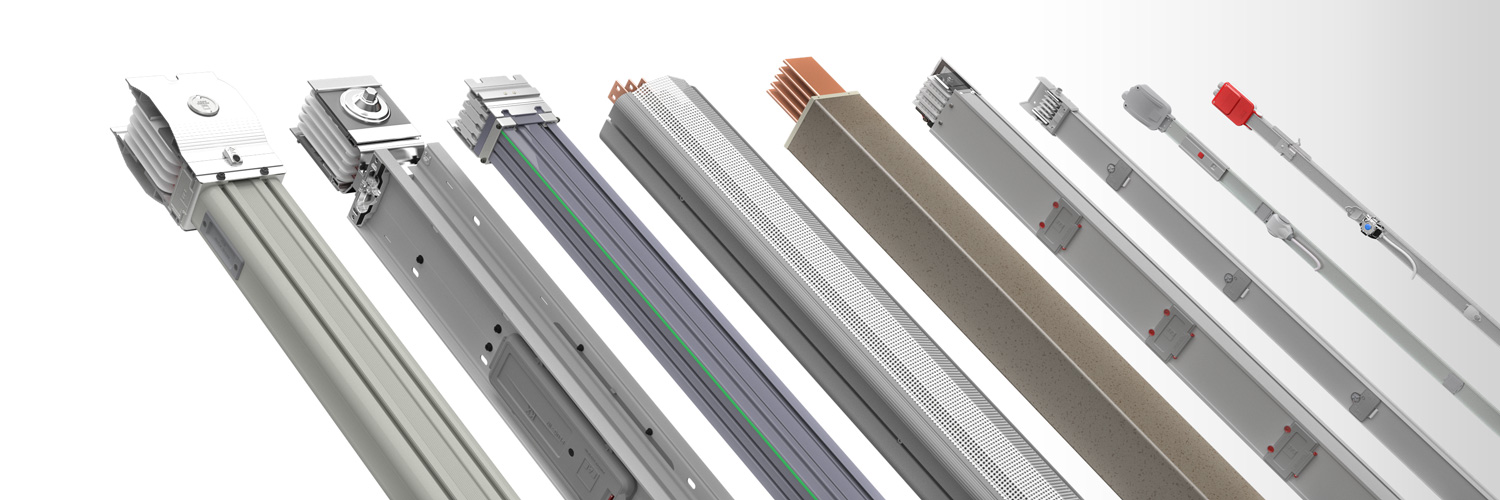

Busbar Çeşitleri
AKIM ALMA NOKTASINA GÖRE

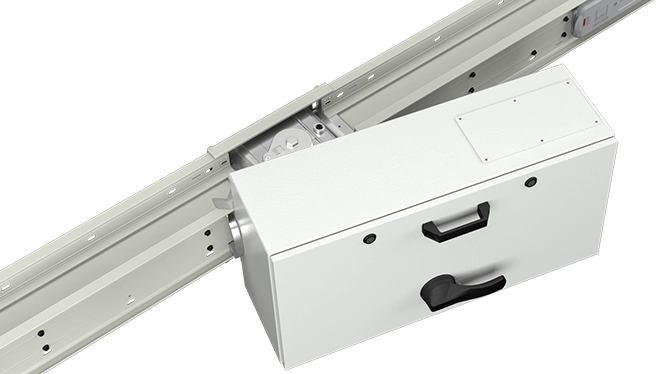

Bolt-on busbar nedir?

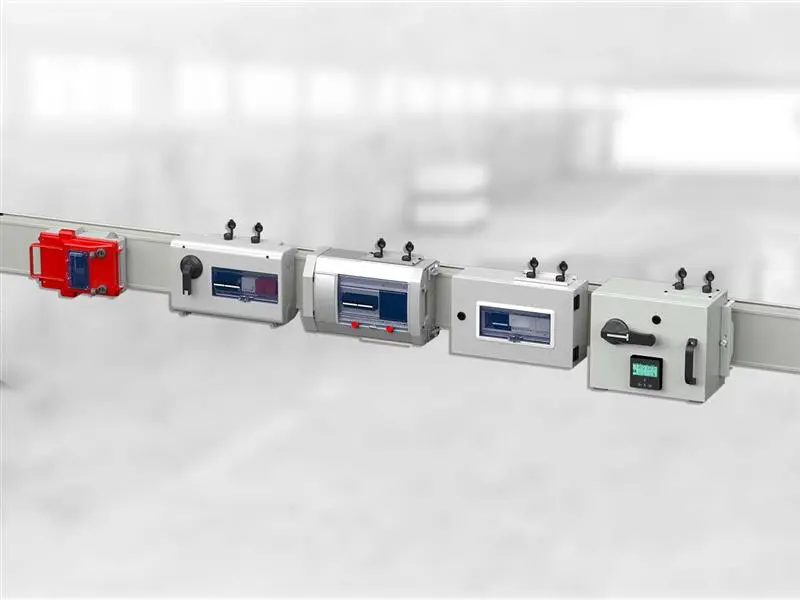

Bolt-on busbar sistemi: Busbar sisteminin modüler ek noktaları üzerinden akım alma çıkış kutuları ile enerji alınmasına imkan veren busbar sistemleridir.
Bolt-on: Busbar sistemindeki ek noktalarından akım alınması istenildiğinde ve direkt besleme yapılacak yerlerde kullanılır.

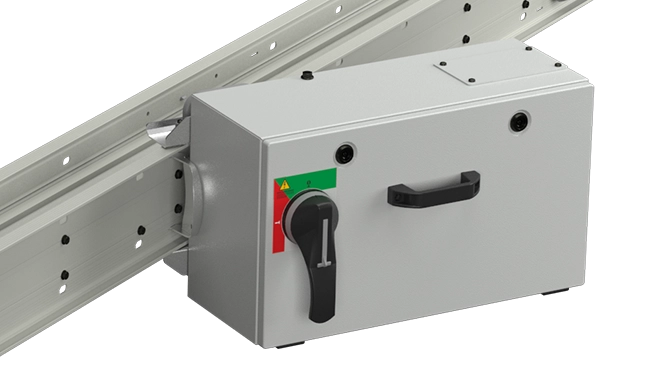

Plug-in busbar nedir?
Plug-in busbar sistemi: Busbar sisteminin gövdesi üzerindeki akım alma (Plug-in çıkış) pencereleri üzerinden akım alma çıkış kutuları ile enerji alınmasına imkan veren busbar sistemleridir.
Plug-in: Busbar sistemindeki ek noktalar ile prizlerden (plug-in pencereden) akım alınması istenildiğinde kullanılır. (Sadece düz modüller)
Yapısına Göre Busbar Çeşitleri

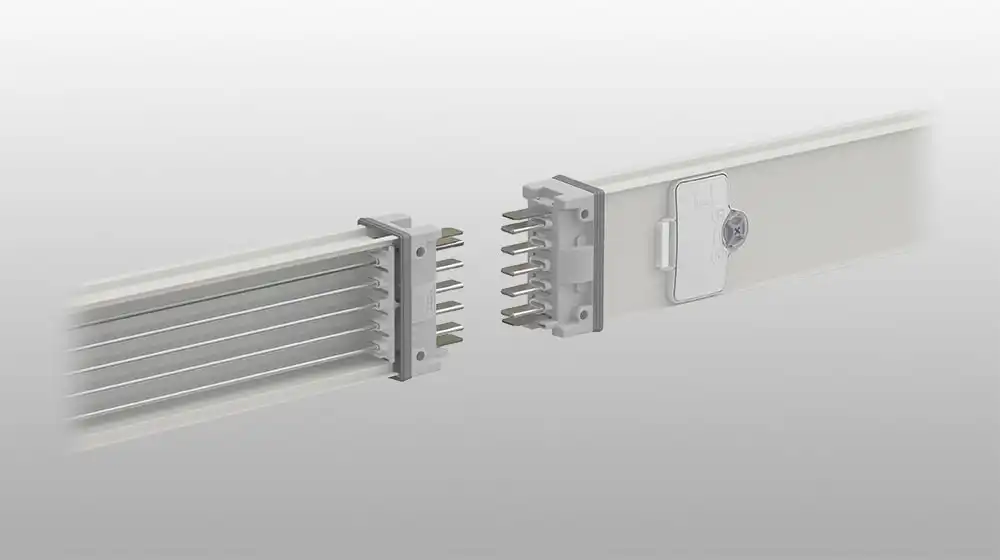

Hava aralıklı busbar nedir?
Hava aralıklı busbar sisteminin en belirgin özelliği iletkenler arasında belirli bir açıklığın olması ve busbar sisteminin kapalı bir metal gövde içerisinde hava ile sağlanan yalıtım ortamında çalışmasıdır.
İletkenler (Alüminyum veya Bakır) kompakt yapılı busbar sisteminde olduğu gibi birbirine yapışık değildir.
Busbar sisteminde kullanılan iletkenler 25A-63A aralığında ise; iletkenler yalıtılmış kılıf içerisine yerleştirilir (E-Line KY-S, E-Line DL/SL, E-Line KAM/KAP gibi).
Busbar sisteminde kullanılan iletkenler 100A ve üzerinde ise; belirli mesafe aralıklarındaki destek izolatörleri üzerine yerleştirilir (E-Line MK, E-Line KO-II gibi). Bu sistemler genellikle çok çıkışlı dağıtım busbar yapısında üretilirler.

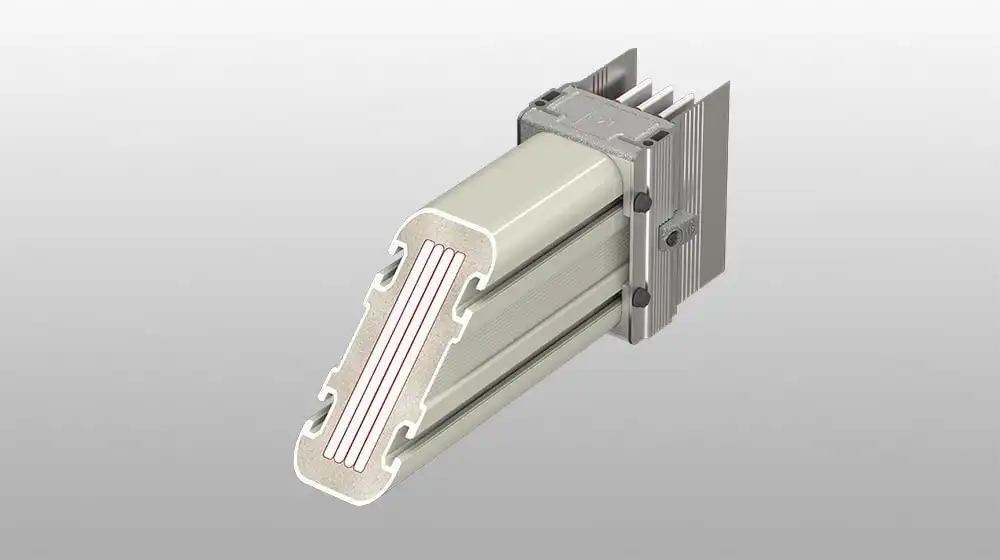

Kompakt (Sandviç Yapılı) busbar nedir?
Üretiminde tamamen robotik teknolojinin kullanıldığı en son aşama olan kompakt yapıdaki busbar sistemleridir.
Kompakt busbar sisteminin temel özelliği iletkenlerin (Alüminyum veya Bakır) yalıtım malzemeleri (öncelikle epoksi veya polipropilen yalıtkan bir malzeme ile iletkenlerin üzeri kaplanıp, yüksek sıcaklıklara karşı mukavemet gösteren B sınıfı polyester film) ile sarıldıktan sonra metal gövde içerisine hava aralığı kalmayacak biçimde sandviç şeklinde yerleştirilmesidir.
Kompakt yapı ile taşınan enerjinin büyüklüğüne göre boyutlar olabildiğince küçültülmüştür. İletkenler arası mesafe en aza indiği için endüktif reaktans küçültülmüş, buna bağlı olarak gerilim düşümü azalmıştır.
Bir soğutucu görevi yapan dış gövde sayesinde ısı transferi en ideal bir şekilde sağlanmıştır. Kompakt busbar sistemleri 400A ve üzerinde üretilirler.
